TBW涡街流量计
适用介质

●压缩空气
●饱和蒸汽
●过热蒸汽
●一般液体或气体
●除盐水或管道给排水
●天然气


不适用介质

油类


TBW型涡街流量计是根据卡曼涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

联系我们

0411-39246555

产品详情

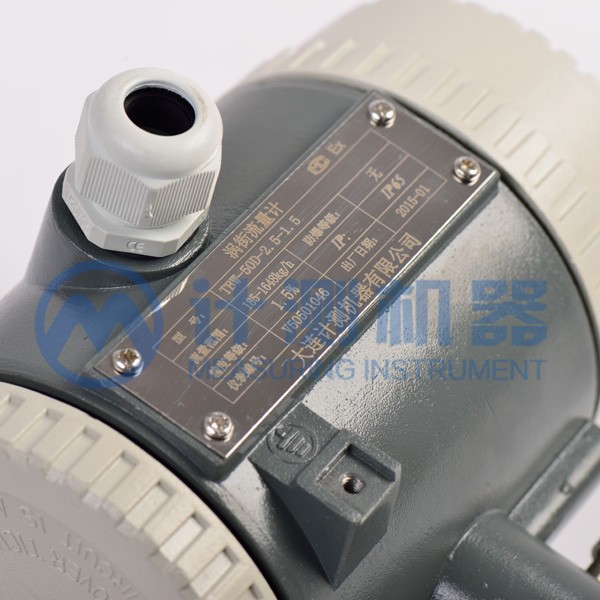

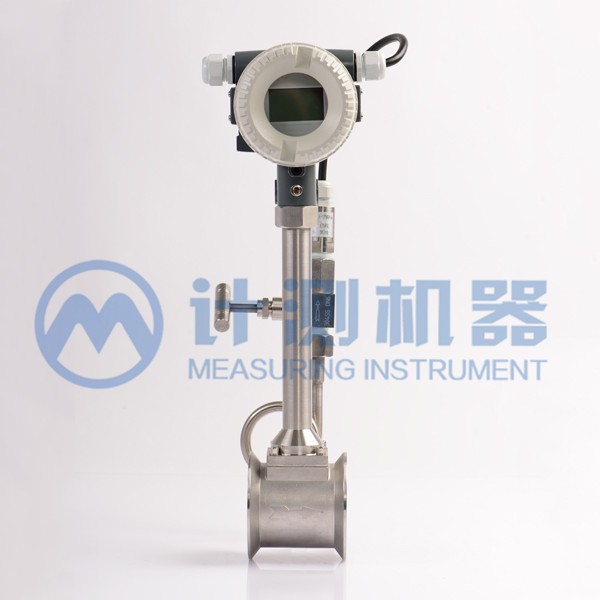

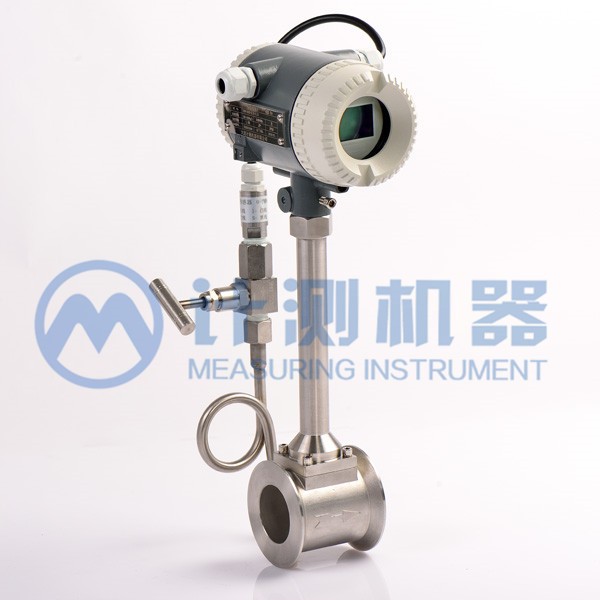

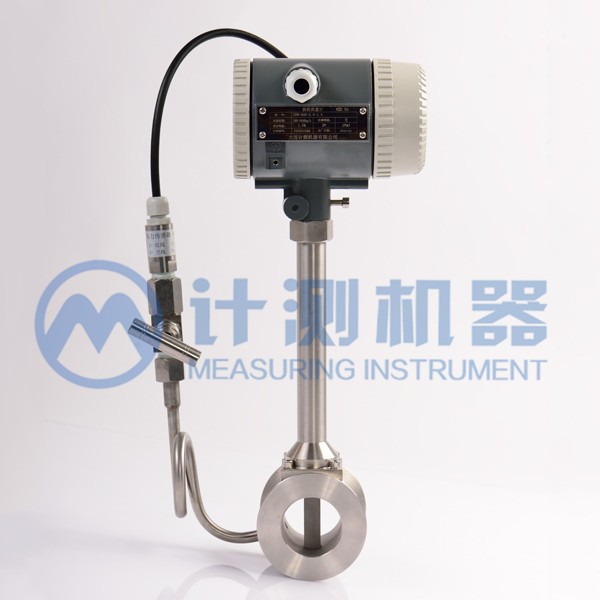

TBW型涡街流量计是根据卡曼涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。涡街流量计采用压电应力式传感器,可靠性高,配合隔离、屏蔽、滤波等措施,克服同类产品抗震性差、小信号紊乱等问题;可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。

产品特点:


结构简单,无运动磨损部件,便于安装和维护。
测量精度高,可靠性高,不需要现场调试。
压力损失小,量程范围宽。
压电应力检测体安装于漩涡发生体后方,减少了介质中杂质的影响。
检测元件不与被测介质接触,尤其适合恶劣环境下流量测量。
可现场显示或远距离传输流量信号,能与计算机联网,集中管理。
放大板采用独特设计,气、液通用。
安装方式灵活,可垂直、水平或不同角度倾斜安装。
采用消扰电路和抗振动传感头,具有较好抗振动性能。



技术参数
公称通径 15、20、25、32、40、50、65、80、100、125、150、200、250、300
公称压力 1.6mpa、 2.5mpa、 4.0mpa
介质温度 -4 -~ +250C° -40 ~ +350C°
本体材质 316l 不锈钢
允许运动加速度 压电式:0.2g 电容式:1.0~2.0g
精度等级 管道式:±1.0%、±1.5% 插入式:±2.5%
量程比 1:10、1:15、1:20
工作电源 1.外电源:+24VDC±15% ,适用于4~20mA、脉冲、RS485
2.内电源:1组3.6v锂电池,可工作三年以上
信号输出 模拟4~20mA信号、脉冲信号
通讯输出 RS485通讯,HART协议
压力损失系数 符合JB/T9249标准, Cd≤2.4
环境条件 环境温度:- 20C°~ + 60C°
相对湿度: 5%  ~  90%
大气压力:103kpa ±10
防爆标志 ExiaIICT5 或 ExdIIBT6
防护等级 IP65
适用介质 饱和蒸汽、过热蒸汽、一般气体和液体
信号线接口 豪斯曼接头或自带三芯电缆

传感器参数


流量范围:


仪表口径
(mm)
液体测量范围
(mm)
气体测量范围
(mm)
连接方式 耐压等级
(Mpa)
DN15 1.2-6.2 5-25 法兰夹持/法兰连接 2.5/1.6
DN20 1.5-10 8-50 法兰夹持/法兰连接 2.5/1.6
DN25 1.6-16 10-70 法兰夹持/法兰连接 2.5/1.6
DN32 1.9-19 15-150 法兰夹持/法兰连接 2.5/1.6
DN40 2.5-26 22-220 法兰夹持/法兰连接 2.5/1.6
DN50 3.5-38 36-320 法兰夹持/法兰连接 2.5/1.6
DN65 6.2-65 50-480 法兰夹持/法兰连接 2.5/1.6
DN80 10-100 70-640 法兰夹持/法兰连接 2.5/1.6
DN100 15-150 130-1100 法兰夹持/法兰连接 2.5/1.6
DN125 25-250 200-1700 法兰夹持/法兰连接 2.5/1.6
DN150 36-380 280-2240 法兰夹持/法兰连接 2.5/1.6
DN200 62-650 580-4960 法兰夹持/法兰连接 2.5/1.6
DN250 140-1400 970-8000 法兰夹持/法兰连接 2.5/1.6
DN300 200-2000 1380-11000 法兰夹持/法兰连接 2.5/1.6


选型编码
TBW-口径-连接方式-介质-流量-类型-压力-温度



公称通径 DN15~DN300
连接方式 1、法兰夹持 2、法兰连接
测量介质 A、气体 B、蒸汽 C、液体
流量范围 见上表
仪表类型 N、+12V或24V供电,输出三线制脉冲信号 A、+24V供电,输出二线制4~20mA B、锂电池供电,现场显示无输出 C、+24V供电,现场显示,输出二线制4~20mA
C1、+24V供电,现场显示,输出RS485 C2、+24V供电,现场显示,输出RS485,带HART D、温度压力一体化,适用饱和蒸汽
介质压力 1.6Mpa 2.5Mpa
介质压力 -20C°~  +600C°


编码举例:TBW - 80 - 1 - B - 1.0 - B - 0.5/1.6 -150
解 释:涡街流量计,口径DN80,法兰夹持,测量蒸汽,流量1T/h,锂电池供电,现场显示无输出,气体压力0.5Mpa,公称压力1.6Mpa,蒸汽温度150C°
