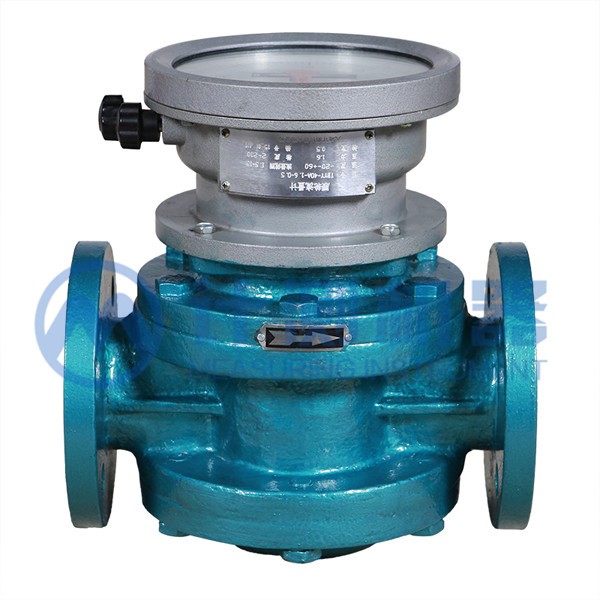

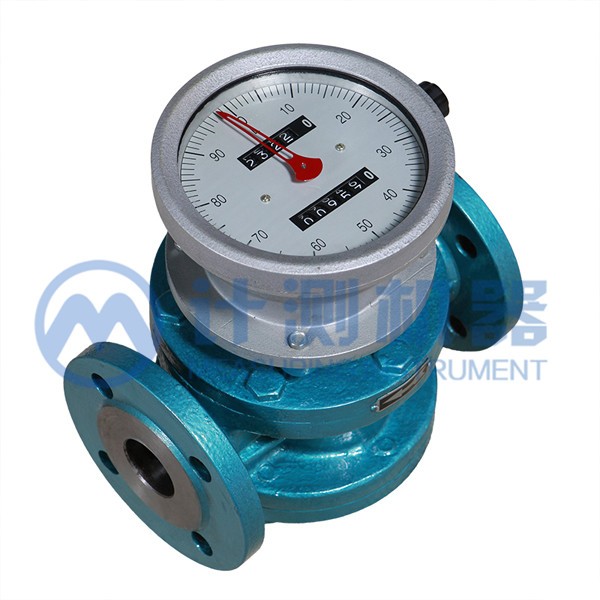

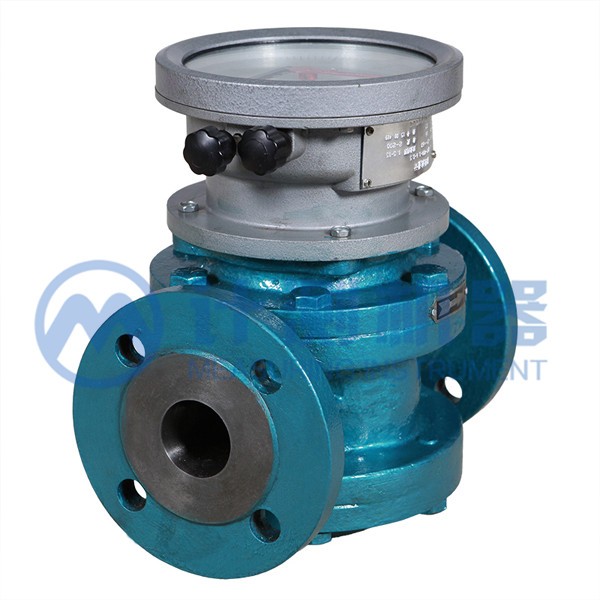

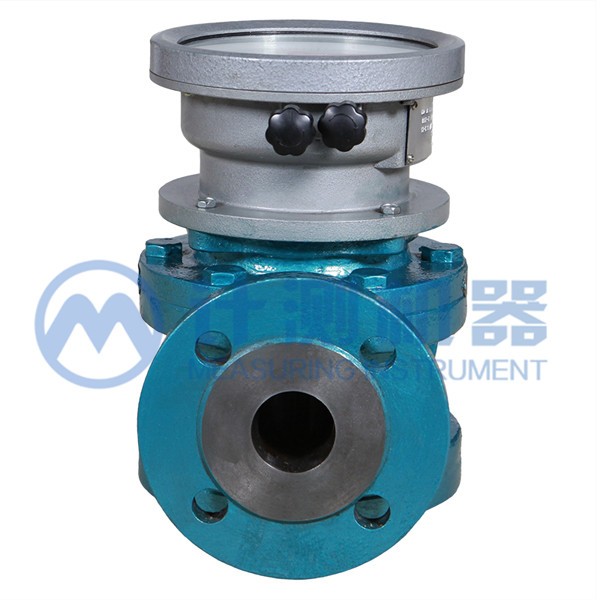

TBYY腰轮流量计
适用介质

●柴油、汽油
●航空汽油
●变压器油
●乙醇
●原油


不适用介质

含颗粒液体,气体


TBYY腰轮流量计是用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。

联系我们

0411-39246555

电话
产品详情

TBYY腰轮流量计是用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。其原理是当被测液体流经计量室时,在流量计的进出口形成压差,腰轮在此压差的推动下旋转,同时通过固定在腰轮轴上的一对驱动齿轮,使两个腰轮保持连续旋转,随着腰轮的转动,液体经由计量室不断排出流量计,每对流过的液体量是计量室容积的四倍,通过密封联轴器、减速机构,将旋转次数减速后传递到计数器,计数器即指示液体瞬时流量和累计流量。它具有量程范围大、结构简单、压力损失小、粘度适应性强,能测量高温、高粘度液体、标定方便、安装简易和对进出口管道内的流场无特殊要求等诸多优点,是容积式流量计的代表产品。因而被广泛用于石油、化工、医药、国防、食品等工业和商业部门的油品燃料的流量检测。

产品特点:


对管道中液体流量进行连续或间歇测量的高精度仪表。
精度高,适合高粘度液体精准计量。
依靠被测介质的压头推动椭圆齿轮旋转而进行计量,与介质流动状态无关。
安装无直管段要求,无论水平或垂直都可。
被测介质的粘度范围和流量范围都很宽广。
仪表指示盘指针和字轮数字显示更直观,无需培训即可准确使用。
技术参数

型号 壳体、前盖、后盖 盖板 腰轮转子 轴套 公称压力(mpa)
TBYY-A 铸铁 铸铁 铝合金 不锈钢 滚珠轴承 0.6、1.0、1.6
TBYY-B 铸钢 铸铁 铝合金 不锈钢 滚珠轴承 2.5、4.0
TBYY-C 铝合金 铸铁/
不锈钢
铝合金 不锈钢 滚珠轴承 0.6、1.0、1.6
备注 TBYY-A铸铁腰轮流量计广泛用于各种油品及对铸铁不腐蚀介质计量
TBYY-B铸钢腰轮流量计用于高压、低腐蚀性介质的计量
TBYY-C铸铝轻型腰轮流量计适用于低粘度、低压、低腐蚀(如水)介质计量

型号 壳体、前盖、后盖 盖板 腰轮转子 轴套 公称压力(mpa)
TBYY-A 铸铁 铸铁 铝合金 不锈钢 滚珠轴承 0.6、1.0、1.6
TBYY-B 铸钢 铸铁 铝合金 不锈钢 滚珠轴承 2.5、4.0
TBYY-C 铝合金 铸铁/
不锈钢
铝合金 不锈钢 滚珠轴承 0.6、1.0、1.6
备注 TBYY-A铸铁腰轮流量计广泛用于各种油品及对铸铁不腐蚀介质计量
TBYY-B铸钢腰轮流量计用于高压、低腐蚀性介质的计量
TBYY-C铸铝轻型腰轮流量计适用于低粘度、低压、低腐蚀(如水)介质计量

传感器参数
流量范围:

公称通径
(mm)
液体粘度
3.0~150mpa.s
液体粘度
0.6~3.0mpa.s
液体粘度
3.0~150mpa.s
液体粘度
0.6~3.0mpa.s
15 0.25~2.5 0.5~2.5 0.5~2.5 0.83~2.5
20 0.25~2.5 0.5~2.5 0.5~2.5 0.83~2.5
25 0.6~6 1.2~6 1.2~6 2~6
40 1.6~16 3.2~16 3.2~16 5.3~16
50 2.5~25 5~25 5~25 8.3~25
80 6~60 12~60 12~60 20~60
80 = 2 \* ROMAN \* MERGEFORMAT II 12~100 22~100 20~100 33.3~100
100 10~100 20~100 20~100 33.3~100
150 40~200 40~200 100~200 66.7~200
精度等级 0.5 0.2
工作温度 (-20~+60C°),特殊要求,设计高温散热筒可达(60C°~200C°)
流量范围 m3/h
信号输出 电流4~20mA,脉冲输出

选型编码

选型编码:TBYY - 口径 - 输出 - 材质 - 流量范围 - 压力 - 归零

仪表口径 DN15 ~ DN150
信号输出 I2 : 12 V光电发信器 I3 : 24V光电发信器 I4:4~20mA电流输出
仪表材质 A、铸铁 B、铸钢 C、 铝合金
流量范围 查流量范围表(见上图)
压力等级 0.6 1.0 1.6 2.5 4.0
回零功能 Z:回零功能

编码举例:TBYY - 100 - I4 - A - 1 - 1.6 - Z
解 释:腰轮流量计,口径DN100,4~20mA电流输出,铸铁材质,流量范围是20~100m3/h,压力1.6mpa,带回零功能。
注:流量范围代码为1,对应上图的不同口径,粘度流量范围。
