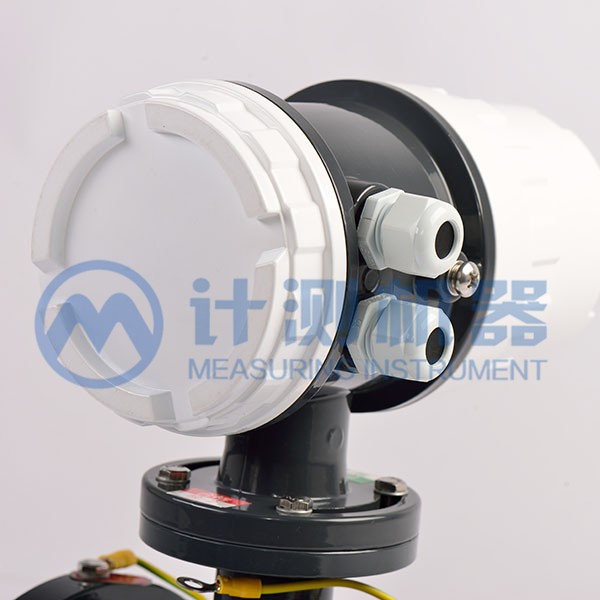

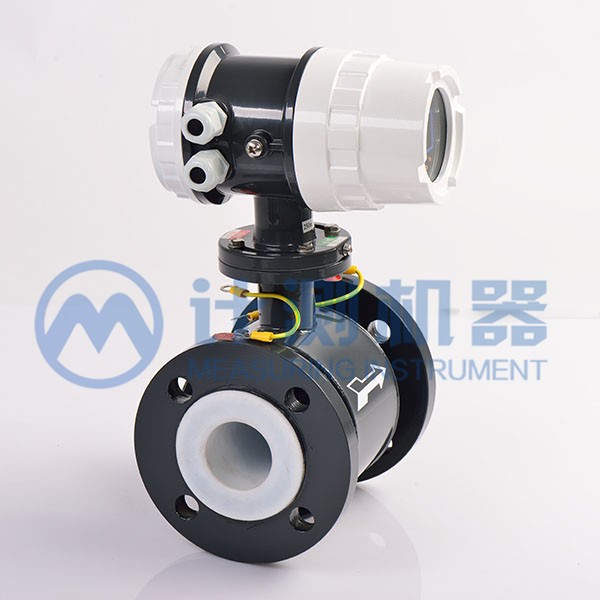

TBD智能电磁流量计
适用介质

●饮用水、污水
●水处理行业
●热力一、二次网
●强酸、强碱、盐酸
●纸浆、矿浆、泥浆
●啤酒、饮料、海水


不适用介质

不导电液体,气体


电磁流量计,运算速度快,精度高,低频矩形波励磁,且励磁频率可编程设置,提高了流量测量的稳定性;广泛用于化工化纤,食品,造纸,制糖,矿冶,水利制药等工业领域。

联系我们

0411-39246555

产品详情

TBD系列电磁流量计是根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流速成正比例。被测流体必须是导电性的液体或浆液,其导电率应当小于50μs/cm可使用具有等电位屏蔽的双芯双重屏蔽线或高频转换器,被测流体不应含较多的铁磁性物质或气泡,应根据被测流体的特性选择合适的压力等级,衬里材料,电极材料以及仪表结构形式。采用16位嵌入式微处理器,运算速度快,精度高,低频矩形波励磁,且励磁频率可编程设置,提高了流量测量的稳定性;广泛用于化工化纤,食品,造纸,制糖,矿冶,水利制药等工业领域。

产品特点:


测量不受流体密度、粘度、温度、压力、和电导率变化的影响
无阻流部件、无压损,直管段要求较低,对浆液测量有独特的适应性。
系列公称通径DN6~DN3000,传感器衬里和电极材料有多种可以选择。
转换器采用新颖励磁方式,低功耗,零点稳定,测量精度高,流量范围可达1500:1
在现场可根据用户实际需要在线修改量程。

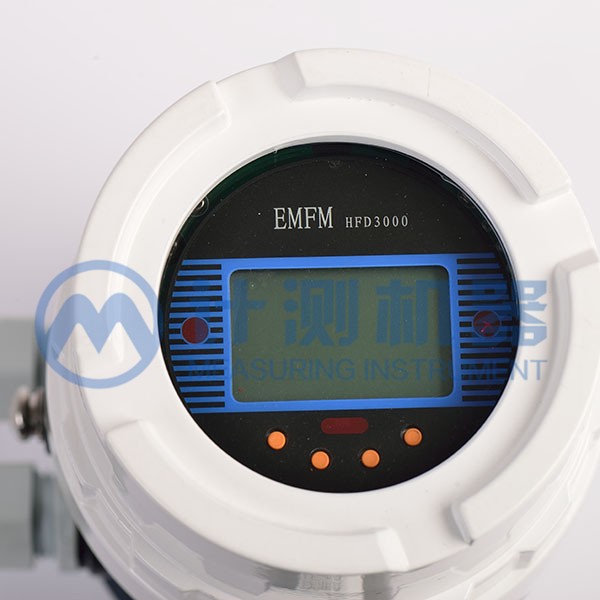

高清晰度背光LCD显示,全中文菜单操作,简单易懂。
具有自检和自诊断功能
插入式电磁流量计,安装简单,可不断流,现场可带压开孔,具有安装方便与价格优势。
技术参数

流速上限 15m/s
精度等级及
对应重复性
±0.5%R(管道式) ±1.0%R(管道式) ±2.5%R(插入式)
≤0.1%(管道式) ≤0.2%(管道式) ≤0.3%(插入式)
流体电导率 ≥5μs/cm
公称压力MPa 1.0    1.6    2.5    4.0

衬里材料和流
体温度范围
普通橡胶衬里: - 20 ~ + 60C°
高温橡胶衬里: - 20 ~ + 90C°
常温聚四氟乙烯衬里: - 30 ~ + 120C°
高温聚四氟乙烯衬里: - 30 ~ + 180C°
环境温度 传感器: - 25 ~ + 60C° 转换器: - 10 ~ + 60C°
流体方向 正、反、净流量
供电电源 交流:AC220V , 电压适应范围: AC 180~240V , 45~63HZ
直流:DC24V , 电压适应范围 :DC 16~DC36V
量程比 150:1
直管段长度 管道式: 上游≥5DN , 下游≥2DN
外壳材质 压铸铝,喷塑涂层,IP66
防爆等级 EXD(ia)iaqIICT5
连接方式 法兰连接(国标),可选其他标准
法兰材质 碳钢,可定制不锈钢
功耗 小于15W
间距(分体) 转换器距传感器一般不超过100米,超过100米需特殊定做。

衬里材质:


材料
名称符号 性能 耐温范围 试用口径
橡胶 氯丁橡胶 CR 耐磨性中等,耐一般浓度的酸碱盐的腐蚀 <60°C DN50~DN2000
聚氨酯橡胶 PU 极好的耐磨性能,耐酸碱性能较差 <90°C DN25~DN500
四氟 聚四氟乙烯 F4 化学性能很稳定,耐沸腾的盐酸、硫酸、王水,浓碱的腐蚀 <120°C DN10~DN1600
高温聚四氟乙烯 F46 化学性能等同于F4,抗拉强度由于F4 <180°C DN10~DN300

电极材质:

  电极材料 耐腐蚀性能
1 316L 适 用:工业用水、生活用水、污水,具有弱腐蚀性的酸、碱、盐等介质,可广泛
用于石油、化工、尿素、维尼纶等工业。
2 哈氏合金 B 适 用:对盐酸 (浓度小于10%)非氧化性酸
氢氧化钠(浓度小于50%),一切浓度的氢氧化铵碱溶液
磷酸、有机酸
不适用:硝酸
3 哈氏合金C 适 用:能耐氧化性酸,如硝酸、混酸或铬酸与硫酸的混合介质的腐蚀,也耐氧化
性的盐类如Fe+++ 、 Cu ++或含其氧化剂的腐蚀。如高于常温的次氯酸盐
溶液、 海水的腐蚀。
不适用:盐酸
4 钛(Ti) 适 用:盐,如氯化物(氯化镁/铝/钙/铵/铁),钠盐、钾盐、铵盐、次氯酸盐、海水
浓度小于50%氢氧化钾,氢氧化铵,氢氧化钡盐溶液
不适用:盐酸、硫酸、磷酸、氢氟酸等还原性酸
5 钽(Ta) 适 用:盐酸(浓度小于40%),稀硫酸和浓硫酸(不包括发烟硫酸)
二氧化氯、氯化铁、次氯酸、氰化钠、乙酸等
硝酸(包括发烟硝酸),温度低于80C°的王水。
不适用:碱、氢氟酸
6 铂(pt) 适 用:几乎所有的酸、碱、盐溶液(包括发烟硫酸、发烟硝酸)
不适用:王水、铵盐
7 碳化钨 适 用:纸浆、污水、能抗固体颗粒干扰
不适用:无机酸、有机酸、氯化物

传感器参数
流量范围:

公称通径(mm) 可测量流量范围(m3/h) 有效测量流量范围(m3/h) 耐压
mpa
公称通径(mm) 可测量流量范围(m3/h) 有效测量流量范围(m3/h) 耐压
Map
10 0.0142~3.3912 0.0848~2.826
4.0
300 12.717~3052 76.302~2543
1.6
15 0.0318~7.6302 0.1908~6.3585 350 17.31~4154 103.86~3461
20 0.0566~13.5648 0.3392~11.304 400 22.61~5425 135.65~4521
25 0.0883~21.195 0.5298~17.6625




1.6
450 28.62~6867 171.68~5722

1.0
32 0.1447~34.7258 0.8682~29.9382 500 35.33~8478 211.95~7065
40 0.2261~54.2592 1.3565~45.216 600 50.87~12208 305.2~10173
50 0.3533~84.78 2.1195~70.65 700 69.24~16616 415.4~13847




0.6
65 0.5970~143.28 3.5819~119.39 800 90.44~21703 542.6~18086
80 0.9044~217.03 5.4259~180.86 900 114.46~27468 686.7~22890
100 1.413 ~339.12 8.478~282.6 1000 141.3~33912 847.8~28260
125 2.2079~529.87 13.2468~441.56 1200 203.5~48833 1221~40694
150 3.1793~763 19.0755~635.85 1400 277~66467 1662~55389
200 5.652~1356 33.912~1130.4 1600 361.8~86814 2171~72345
250 8.8313~2119 52.9875~1766 1800 457.9~109874 2747~91562

选型编码

TBD - 口径 - 结构 - 衬里 - 电极 - 供电 - 输出 - 压力 - 精度
口径: DN10   ~   DN2000
结构: Y、一体式 F、分体式
衬里: CR:氯丁橡胶 PU:聚氨酯橡胶
