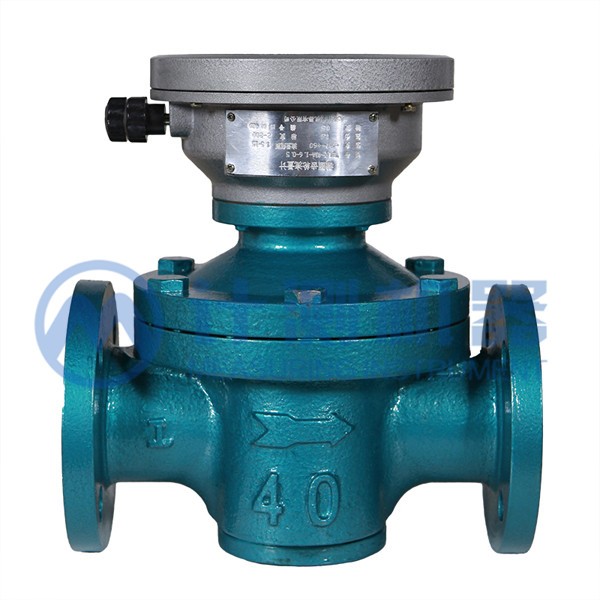

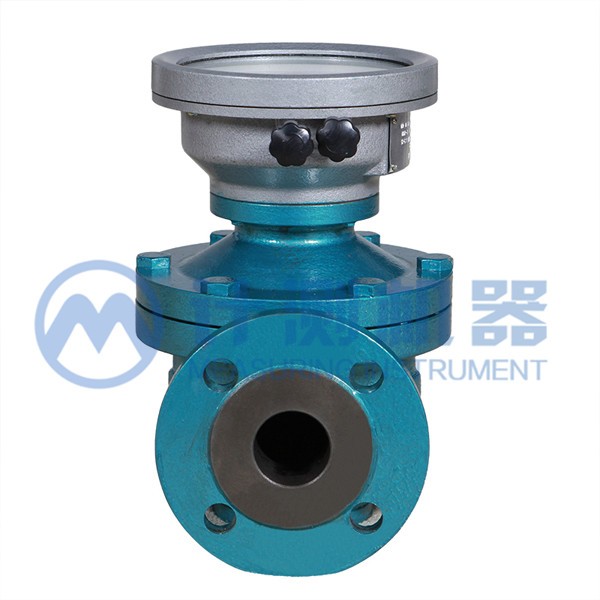

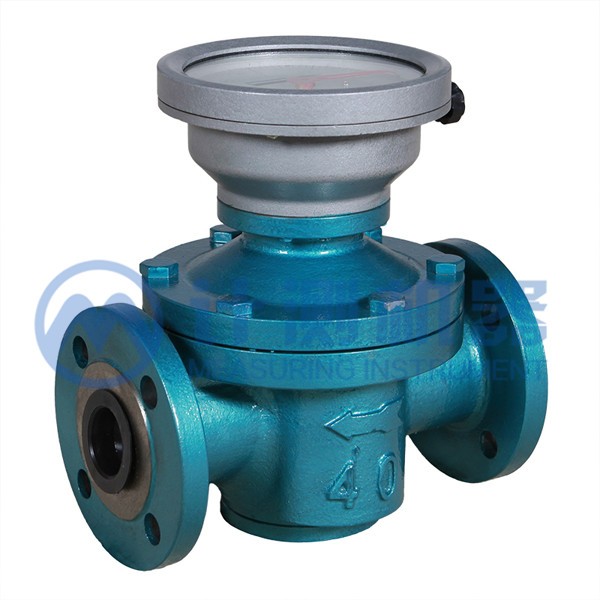

TBLC椭圆齿轮流量计是用于对管道中液体流量进行连续测量的高精度计量仪表。它具有量程范围大、结构简单、压力损失小、粘度适应性强，能测量高温、高粘度液体、标定方便、安装简易和对进出口管道内的流场无特殊要求等诸多优点，是容积式流量计的代表产品。因而被广泛用于石油、化工、医药、交通、食品等工业和商业部门的油品燃料的流量检测。
产品特点：
精度高，适合高粘度液体精准计量。
依靠被测介质的压头推动椭圆齿轮旋转而进行计量，与介质流动状态无关。
安装无直管段要求，无论水平或垂直都可。
被测介质的粘度范围和流量范围都很宽广。

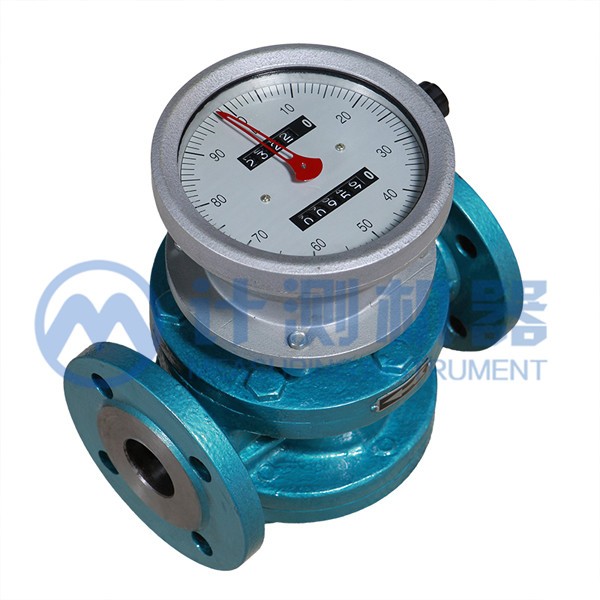

仪表指示盘指针和字轮数字显示更直观，无需培训即可准确使用。
技术参数
| 壳体、前盖、后盖 | 盖板 | 椭圆齿轮 | 轴 | 轴套 | 公称压力（mpa） | |
| TBLC-A | 铸铁 | 铸铁、工程材料 | 不锈钢 | 含油青铜或滚动轴承 | 1.6 | |
| TBLC-B | 铸钢 | 铸铁、不锈钢 | DN50以下 6.3 DN80-100 4.0 DN150-200 2.5 |
|||
| TBLC-C | 铸铁 | 铸铁 | 铝合金 | 石墨 | 1.6 | |
| TBLC-D | 不锈钢 | 不锈钢 | 不锈钢 | 石墨 | 1.6、2.5 | |
| TBLC-E | 铝合金 | 铸铁 不锈钢 |
铸铁、铝合金、工程材料 | 含油青铜、石墨、滚动轴承 | 1.6 | |
传感器参数
| 型号 | 被测液体粘度mpa.s | |||||||
| ＜0.3 | 0.3~0.8 | 0.8~2 | 2~200 | 200~1000 | ||||
| 1 | 1 | 1 | 2 | 1 | 2 | 1 | 2 | |
| TBLC-10 | 0.2~0.5 | 0.08~0.5 | 0.05~0.5 | 0.06~0.3 | 0.03~0.3 | |||
| TBLC-15 | 0.75~1.5 | 0.08~0.5 | 0.3~1.5 | 0.15~1.5 | 0.2~1.0 | 0.1~1.05 | ||
| TBLC-20 | 1.5~3 | 1~3 | 0.3~1.5 | 0.5~3 | 0.3~3 | 0.4~2.1 | 1.2~2.1 | |
| TBLC-25 | 4~6 | 3~6 | 2~6 | 0.5~3 | 1~6 | 0.6~6 | 0.8~4.2 | 0.4~4.2 |
| TBLC-40 | 9~15 | 7.5~15 | 5~15 | 2.5~15 | 2.5~15 | 1.5~15 | 2.1~10.5 | 1.0~10.5 |
| TBLC-50 | 10~24 | 8~24 | 8~24 | 4.8~24 | 4.8~24 | 2.4~24 | 2.4~16.8 | 1.6~16.8 |
| TBLC-D40/50 | 8~20 | 6~20 | 6~20 | 4~20 | 4~20 | 2~20 | 2.8~14 | 1.4~14 |
| TBLC-65 | 27~40 | 20~40 | 15~40 | 8~40 | 8~40 | 4~40 | 5.6~28 | 2.8~28 |
| TBLC-80 | 40~60 | 30~60 | 20~60 | 12~60 | 12~60 | 6~60 | 8.4~42 | 4.2~42 |
| TBLC-100 | 64~100 | 50~100 | 34~100 | 20~100 | 20~100 | 10~100 | 14~70 | 6~70 |
| TBLC-150 | 127~190 | 95~190 | 64~190 | 38~190 | 38~190 | 19~190 | 26.6~133 | 13.3~133 |
| TBLC-200 | 227~340 | 170~340 | 114~340 | 56~340 | 56~340 | 34~340 | 47.6~238 | 23.8~238 |
| 精度等级 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 |
注：
1、当被测液体温度高于80C°，流量计的上限流量为流量计原上限流量的90%，下限流量应是原流量下限流量的120%。
2、当被测液体粘度高于1000mpa.s 或更高，流量范围等参数请致电厂家。
选型编码
TBLC - 口径 - 输出 - 材质 - 流量 - 压力 - 回零
编码举例：TBLC - 100 - I4 - A - 1 - 1.6 - Z
解 释：椭圆齿轮流量计，口径DN100，4~20mA电流输出，铸铁材质，流量范围是34~100m3/h，压力1.6mpa,带回零功能。
| 仪表口径 | DN10 ~ DN200 | |||||||||
| 信号输出 | I2 ： 12 V光电发信器 | I3 ： 24V光电发信器 | I4：4~20mA电流输出 | |||||||
| 仪表材质 | A、铸铁 | B、铸钢 | C、 铝合金 | D、不锈钢 | E、工程材料 | |||||
| 流量范围 | 查流量范围表，相同粘度的流量分标准和扩展，分别为1和2（见上表） | |||||||||
| 压力等级 | 1.6 | 2.5 | 4.0 | 6.3 | ||||||
| 回零功能 | Z：回零功能 | |||||||||
编码举例：TBLC - 100 - I4 - A - 1 - 1.6 - Z
解 释：椭圆齿轮流量计，口径DN100，4~20mA电流输出，铸铁材质，流量范围是34~100m3/h，压力1.6mpa,带回零功能。
