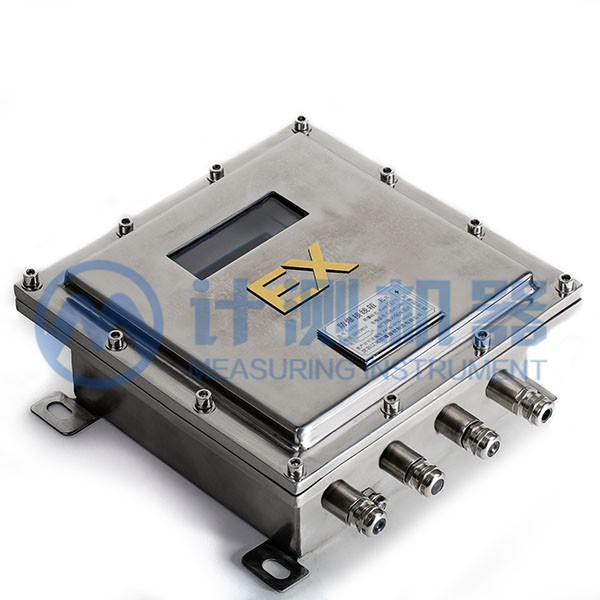

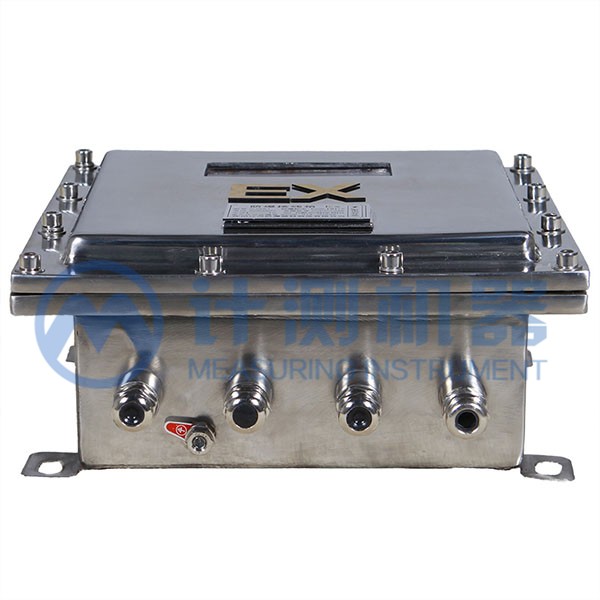

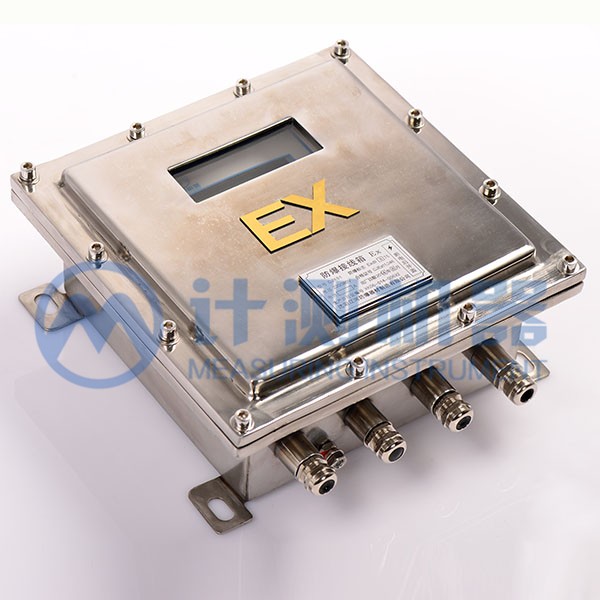

FR-500EX防爆式超声波流量计，产品外型精心设计高档美观，材质有铸铝和不锈钢316L可选，主要用于煤矿、油田、石化以及汽柴油等有防爆要求场合流量测量，采用先进数字信号分析方法和多脉冲技术，数字化处理及自诊断纠错技术，可以为测量干净以及绝大多数混浊的液体提供无漂移准确测量，在煤矿井下污水、洗煤水以及油田井下污水等恶劣场合应用中取得良好效果，给客户带来很大方便和效益；采用了先进的、能够有效的抵抗来自变频设备、电磁场和系统流态波动的干扰；提供专业夹具固定外夹式传感器，快捷可靠；选择插入式传感器可以达到理想精度，在正确安装的前提下，插入式传感器精度优于1%，不会造成淤塞、阻碍与压损，因为没有部件会造成积聚和污染，也不含可磨损的可动部件，因此极少需要维护。
产品特点：
外壳采用铸铝或316L不锈钢（可选），适合防爆场合使用
采用时差式原理，准确度可达0.5%
核心器件MCU，运放，二三极管全部选用进口产品，高性能，功能更强大
可选择外夹、插入或管段传感器
高温外夹传感器实测温度160C°；插入传感器可带压不停水安装
故障自诊断功能，备用电池保证断电后数据不丢失
正反向计量，并可计量净流量
|
测量原理 |
时差相关原理 |
|
测量管径 |
夹装式传感器：10mm～8000mm或更大，插入式传感器：≥80mm |
|
管壁厚度 |
≤50mm |
|
管道材质 |
所有的金属和致密塑料管，对于混凝土或其他组份管材及有内衬请咨询 |
|
夹装式测量精度 |
管径＞150mm:±0.5%～±1%;管径≤150mm:±0.5%～±2% |
|
插入式测量精度 |
±0.5%～±1% |
|
重复性/线性度 |
±0.1%～±0.3% / 0.5% |
|
流速范围 |
0.01～25m/s(正反双向计量，并可计量净流量) |
|
量程比 |
400:1(注：满足上游10倍管径直管段，下游5倍管径直管段，流速大于0.3m/s) |
|
测量参数 |
体积流量和流速 |
|
外壳材质 |
高档压铸铝，喷塑涂层(可选择全不锈钢316材质) |
|
外形尺寸 |
290×270×100mm |
|
主机重量 |
8kg |
|
电器接口 |
PG20 |
|
显示 |
2×10汉字背光液晶显示，显示瞬时流量、流速、累积流量、信号状态 |
|
键盘 |
16触觉PC膜键盘 |
|
电源 |
AC85-260V或DC8-36V 50/60HZ |
|
功耗 |
≤1.5W |
|
防爆等级 |
ExIIBT4 |
|
工作电流 |
50mA |
|
存储温度 |
-20～70℃ |
|
模拟输入 |
3路4-20mA电流输入，可输入压力、温度、液位等信号； |
|
模拟输出 |
电流信号：3路4-20mA输出，阻抗600Ω，精度0.1% |
|
频率信号：1-999HZ之间任选，OCT输出 |
|
|
脉冲信号：正负净流量及热量累积脉冲，脉冲宽度6-1000ms |
|
|
|
数据接口：隔离RS485串行接口，支持MODBUS等协议 |
|
通讯协议 |
MODBUS协议，M-BUS协议 |
|
显示语言 |
中、英、意三种语言 |
|
其他功能 |
日月年累积流量自动记忆功能，上、断电时间和流量管理功能 |
|
外夹传感器 |
常温：FS1:10～100mm FM1:50～1000mm FL1:300～8000mm |
|
|
插入传感器 |
标准：FC1:80～8000mm |
|
|
插入传感器 |
管径≥80mm；铸铁，水泥，玻璃钢等不可焊接管道需定制管箍安装 |
|
|
温度范围 |
外夹标准:-40～+70℃; 高温-40～+160℃ |
插入耐温：≤160C° |
|
安装方式 |
外夹式：不锈钢带；插入式：焊接底座碳钢或不锈钢 |
|
|
传感器电缆 |
超声波专用屏蔽电缆 |
|
FR-500EX - (传感器) - DN(管径) - M(电缆长度)
常温传感器：FS1:10～100mm（小型）FM1:50～1000mm（中型）FL1:300～8000mm（大型）
高温传感器：FS2:10～100mm（小型）FM2:50～1000mm（中型）FL2:300～8000mm（大型）
插入传感器：FC1：标准插入 FC2：水泥插入
管段传感器：请咨询厂家订货
选型举例：FR - 500EX- FC1 - DN500 - M100
解 释：防爆超声波流量计，配标准插入传感器，测量口径500mm，电缆线长100m
