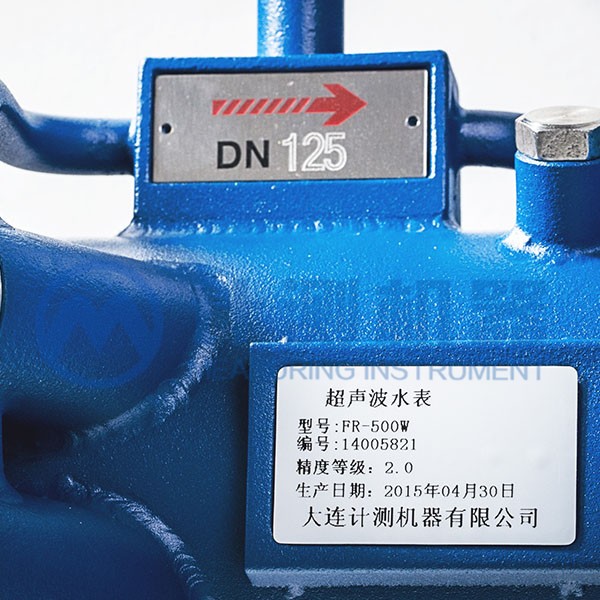

FR-500W超声波水表
适用介质

●饮用水
●水处理行业
●供暖水
●汽油、柴油等燃料油
●化学原料
●饮料等其他液体


不适用介质

浆液,气体


FR-500W超声波水表,有双声道和单声道可供选择,将先进的液体测量技术和低成本的变送器封装结合在一起,变送器可以安装在测量的测量点上。

联系我们

0411-39246555

产品详情

FR-500W超声波水表,有双声道和单声道可供选择,将先进的液体测量技术和低成本的变送器封装结合在一起,变送器可以安装在测量的测量点上。因没有可移动部件需要很少维护,并提供长期自由漂移的运行状态,支持正反向流量计量,可设定多种流量单位,红外通讯接口,支持CJ-188,M-BUS多种通讯协议;单声道超声波水表具有较大量程比,双声道对流体分层计量,可以提高测量准确度,广泛用于城市供水管道、分户用水量总表、水资源监测,同时用于多种工业现场,可选配无线供电和多种通讯接口,以便实现远程抄表,FR-500W广泛用于国内外自来水行业。

产品特点:


小于0.01m/s始动流速
流体双声道测量,提高精度
测量周期1秒一次,4秒检定一次
内置锂电池,电池寿命可达6年以上
IP68防护等级灌封机芯,可长期在水下工作
支持并兼容多种通讯协议,可实现无线远传
铸钢壳体满足国际新城市输水标准
核心器件MCU,运放,二三极管全部选用进口产品,高性能,功能更强大
技术参数

技术参数:

仪表等级 单声道1级;双声道2级
测量介质 水、污水、海水(需定制不锈钢),并且充满管道
测量温度 ≤160℃
工作环境 温度-10 ~45℃;湿度≤100%(RH)
压力 1.6MPa/2.5MPa可选(特殊压力请咨询)

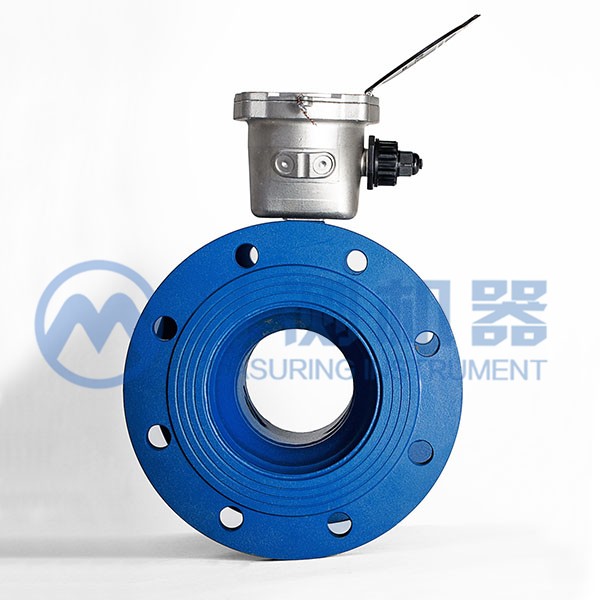

结构形式 一体式法兰连接(采用国标)
材质 碳钢或不锈钢(可选)
始动流量 小于0.01m/s始动流速
输出 两路隔离OCT或TTL脉冲输出/一路两线制4-20mA模拟输出
气候和机械
环境安全等级
C级
电磁兼容性等级 E2级
通信接口 RS485
供电电源 内置电池(3.6V),或外置5V/24V供电
防护等级 IP68,可在水下2米工作

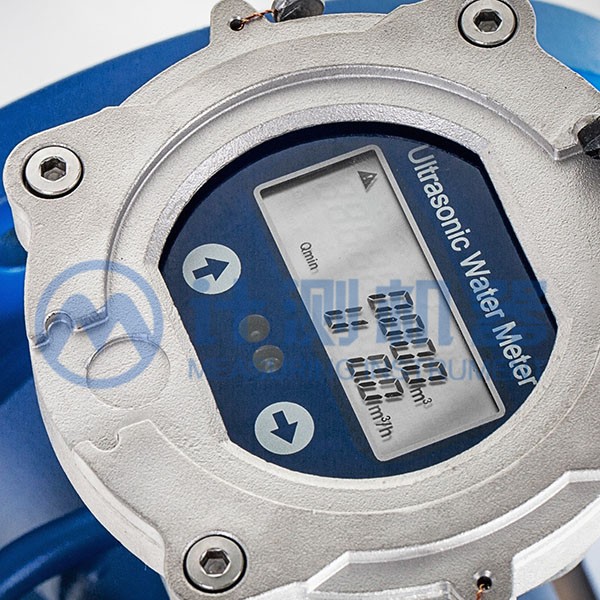

本地显示 双行显示包括9位累计量,4位瞬时流量,以及状态提示符单位
数据存储 EEPROM/FLASH存储数据,自动记录前128月,512日流量
测流周期 测量状态为1次/秒(也可设定为2-4次/秒);检定状态为4次/秒
功耗 ﹤2.7AH/年,1节电池可使用6年以上

流量范围:

公称直径
(mm)
量程化
R
流 量m3/h
始动流量 下限流量Q1 分界流量Q2 常用流量Q3 过载流量Q4
DN15 200 0.003 0.0125 0.020 2.500 3.125
DN20 200 0.0035 0.016 0.030 3.200 4.000
DN25 200 0.007 0.020 0.030 4.000 5.000
DN32 200 0.010 0.032 0.0504 6.300 7.875
DN40 200 0.015 0.100 0.160 20.000 25.000
DN50 100 0.030 0.400 0.640 40.000 50.000
DN65 100 0.059 0.630 1.008 63.000 78.750
DN80 100 0.064 1.000 1.600 100.000 125.000
DN100 100 0.094 1.600 2.560 160.000 200.000
DN125 100 0.120 2.000 3.200 200.000 250.000
DN150 100 0.270 2.500 4.000 250.000 312.500
DN200 100 0.315 4.000 6.400 400.000 500.000
DN250 100 0.508 4.000 6.400 400.000 500.000
DN300 100 0.770 6.300 10.080 630.000 787.500


传感器参数
尺寸及重量:

公称
通径
外形尺寸 螺纹连接
A
有效螺纹
长度
重量
Kg
压力等级
MPa
L H1 H2 WI W2
DN15 110 17.5 168 58 90 G3/4B 10 2.2 2.5
DN20 130 24 173 58 90 G1B 12.5 2.3 2.5
DN25 160 25 185 58 90 G1¼B 13 2.5 2.5
DN32 180 31 177 58 90 G1½B 14.5 2.8 2.5
DN40 200 31 181 58 90 G2B 18 3.3 2.5


DN50-DN300

  外形尺寸 法兰尺寸 重量 压力等级MPa
外形尺寸     H2 W1 W2 外径 螺栓孔中心圆直径D1 螺栓孔径×数量φxn 密封面 法兰厚度 C Kg
  L H1 D D2 f
DN50 200 70 131 76 95 165 125 18×4 102 2 19 10 1.6
DN65 200 75 135 79 95 185 145 18×4 122 2 20 11.5 1.6
DN80 225 94 132 94 95 200 160 18×8 138 2 20 13.6 1.6
DN100 250 104 140 104 104 220 180 18×8 158 2 22 18.6 1.6
DN125 275 117 148 117 117 250 210 18×8 188 2 22 23.5 1.6
DN150 300 134 155 114 114 285 240 22×8 212 2 24 30 1.6
DN200 350 165 254 165 165 340 295 22×12 268 2 26 35.5 1.6
DN250 450 197 269 197 197 405 355 26×12 320 2 29 58 1.6
DN300 500 223 287 223 223 460 410 26×12 370 2 32 76 1.6


选型编码
选型编码:请致电咨询选型
