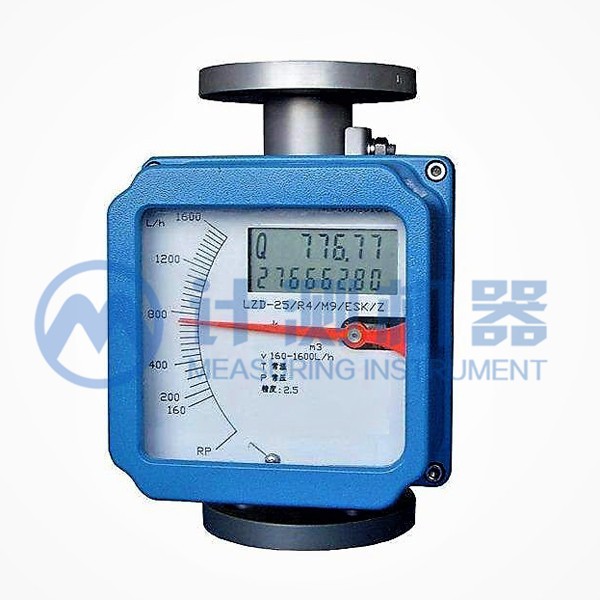

TBJ金属管浮子流量计
适用介质

●石油
●化工
●制药
●食品、水处理等


不适用介质

浆液,气体


​TBJ金属管浮子流量计浮子在测量管中,随着流量的变化,将浮子向上移动,在某一位置浮子所受的浮力重力达到平衡。此时浮子与孔板(或椎管)间的流通环隙面积保持一定。

联系我们

0411-39246555

产品详情

TBJ金属管浮子流量计浮子在测量管中,随着流量的变化,将浮子向上移动,在某一位置浮子所受的浮力重力达到平衡。此时浮子与孔板(或椎管)间的流通环隙面积保持一定。环隙面积与浮子的上升高度成正比,即浮子的测量管中上升的位置代表流量的大小,变化浮子的位置由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值。金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表,他具有体积小,检测范围大,使用方便等特点,它可以用来测量液体,气体,蒸汽的流量,特别适宜低流速小流量的介质流量测量。

产品特点:

坚固的全金属结构设计型浮子流量计 ,采用独立概念设计的测量管指示,可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统 ,低压力损失设计 ,短行程、小型结构设计、仪表总高度250 ,磁性耦合结构确保数据传输、信号更加稳定 ,保温或伴热夹套,垂直、水平、各种安装方式更适合不同使用场合,适用于小流量和低流速介质流量测量,工作可靠,维护量小,寿命长对于直管段要求不高,较宽的流量比10:1,金属结构,适于高温、高压和强腐蚀性介质。

技术参数

管道口径(mm) DN15~DN200
精 确 度 标准型1.5级;特殊型1.0级
量 程 比 标准型10:1;特殊性20:1
测量范围 水(20℃)1~200000L/H
本体材质 304、316
安装方式 底进上出,侧进测出,右进左出,底进侧出
压力等级 DN15~DN50 4.0Mpa     DN80~DN200 1.6Mpa
压力损失 7kpa~70kpa
介质温度 标准型:-80℃~±200℃ PTFE:0℃~-85℃ 高温型:上限可达400℃
介质粘度 5mpa.S~ 300mpa.S
环境温度 指针型:-40℃ ~±120 液晶型:-30℃ ~±85℃
连接方式 标准法兰或用户指定
防护等级 IP65
防爆等级 本安型iaIIct5
供电电源 DC24V

传感器参数
选型编码
