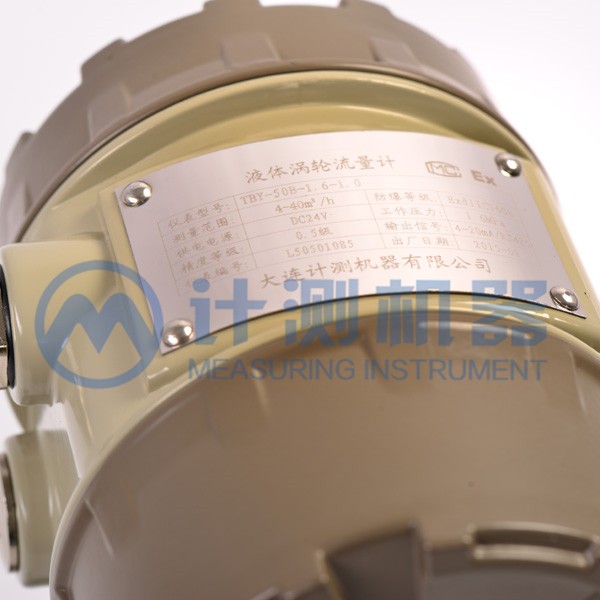

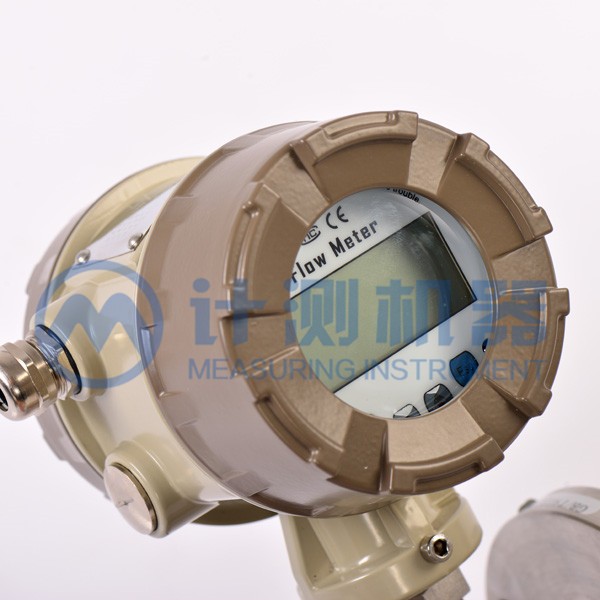

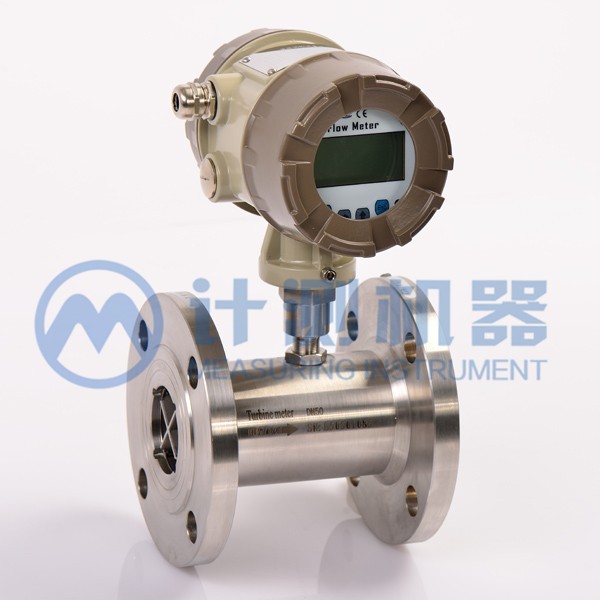

TBY液体涡轮流量计
适用介质

●清洁水
●水处理行业
●热力供暖水
●甲醇
●柴油、汽油等无杂质液体


不适用介质

浆液,气体


TBY系列液体涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量非常理想的流量计之一。

联系我们

0411-39246555

电话
产品详情

TBY系列液体涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量非常理想的流量计之一。流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由长期磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。
流量计具有结构简单、精准度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。

产品特点:

结构紧凑轻巧,安装维护方便,流通能力大
适用高压测量,仪表表体上不必开孔,易制成高压型仪表
传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。
精度高,可达±0.5%,±1.0%,可达±0.2%
重复性好,可达0.05%~0.2%,在贸易结算中,可以精准稳定计量
分体型传感器至显示仪表的距离可达1000米
现场显示型锂电池供电,可连续使用3年以上
具有较高的抗电磁干扰和抗振动能力。
技术参数

精度等级 ±1.0% 、 ±0.5% 、 ±0.2%(定制)
仪表口径以
及连接方式
4、 6、10、15、20、25、32、40 采用螺纹连接
15、20、25、32、40、50、65、80、100、125、150、200 采用法兰连接
量程比 1:10;1:15;1:20
传感器材质 304不锈钢、316(L)不锈钢等
使用条件 介质温度:-20C°~+120C° 环境温度: -20C°~+60C°
相对湿度: 5%~90% 大气压力: 86kpa~106kpa
信号输出功能 脉冲信号、4~20mA
通讯输出功能 RS485通讯、HART协议等
工作电源 外电源:+24VDC±15% 内电源:1组3.6V锂电池
信号线接口 基本型:豪斯曼接头或自带三芯线缆 防爆型:内螺纹M20X1.5
防爆等级 ExiaIICT4 ExdIIBT6
防护等级 IP65或更高(定制)

传感器参数
仪表口径(mm) 正常流量范围(m3/h) 扩展流量范围(m3/h) 常规连接方式与耐压等级 可选连接方式与耐压等级(Mpa) 特制耐压等级
(Mpa)
DN 4 0.04~0.25 0.04~0.4 螺纹连接/6.3MPa 法兰连接/2.5Mpa 12、16、25
DN 6 0.1~0.6 0.06~0.6 螺纹连接/6.3MPa 法兰连接/2.5Mpa 12、16、25
DN 10 0.2~1.2 0.15~1.5 螺纹连接/6.3MPa 法兰连接/2.5Mpa 12、16、25
DN 15 0.6~6 0.4~8 螺纹连接/6.3MPa 法兰连接/2.5Mpa 4.0、6.3、12、16、25
DN 20 0.8~8 0.45~9 螺纹连接/6.3MPa 法兰连接/2.5Mpa 4.0、6.3、12、16、25
DN 25 1~10 0.5~10 螺纹连接/6.3MPa 法兰连接/2.5Mpa 4.0、6.3、12、16、25
DN 32 1.5~15 0.8~15 螺纹连接/6.3MPa 法兰连接/2.5Mpa 4.0、6.3、12、16、25
DN 40 2~20 1~20 螺纹连接/6.3MPa 法兰连接/2.5Mpa 4.0、6.3、12、16、25
DN 50 4~40 2~40 法兰连接/2.5Mpa 螺纹连接/6.3Mpa 4.0、6.3、12、16、25
DN 65 7~70 4~70 法兰连接/1.6Mpa 螺纹连接/6.3Mpa 4.0、6.3、12、16、25
DN 80 10~100 5~100 法兰连接/1.6Mpa 螺纹连接/6.3Mpa 4.0、6.3、12、16、25
DN 100 20~200 10~200 法兰连接/1.6Mpa   4.0、6.3、12、16、25
DN 125 25~250 13~250 法兰连接/1.6Mpa   2.5、4.0、6.3、12、16
DN 150 30~300 15~300 法兰连接/1.6Mpa   2.5、4.0、6.3、12、16
DN 200 80~800 40~800 法兰连接/1.6Mpa   2.5、4.0、6.3、12、16


选型编码

TBY - 口径 - 类型 - 流量 - 压力 - 精度
公称通径 DN4  ~  DN200
类型 N 、+12V或24V供电,输出三线制脉冲信号 A、+24V供电,输出二线制4~20mA B、锂电池供电,现场显示无输出
C 、+24V供电,现场显示输出二线制4~20mA C1 、+24V供电,现场显示输出RS485 C2 、+24V供电,现场显示带有HART
流量 1、标准流量 2、扩展流量
压力 参照传感器参数表
精度 0.5 1.0












选型举例: TBY - 50 - B - 1 - 2.5 - 1.0
解 释: 液体涡轮流量计,口径DN50,标准流量4~40m3/h,压力2.5,精度1.0
