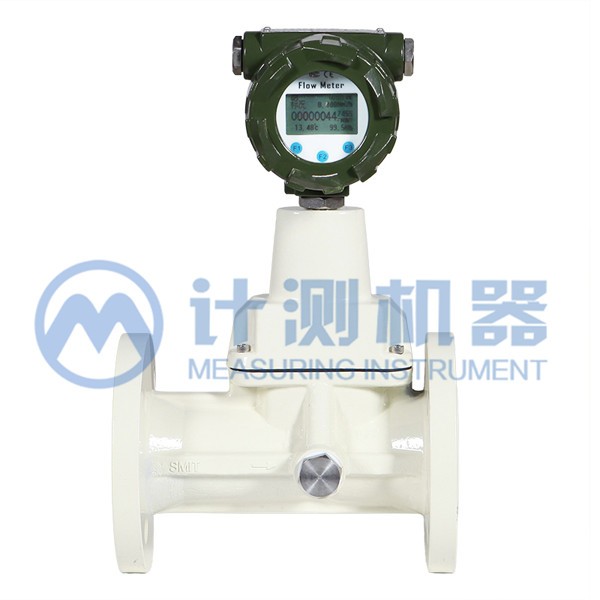

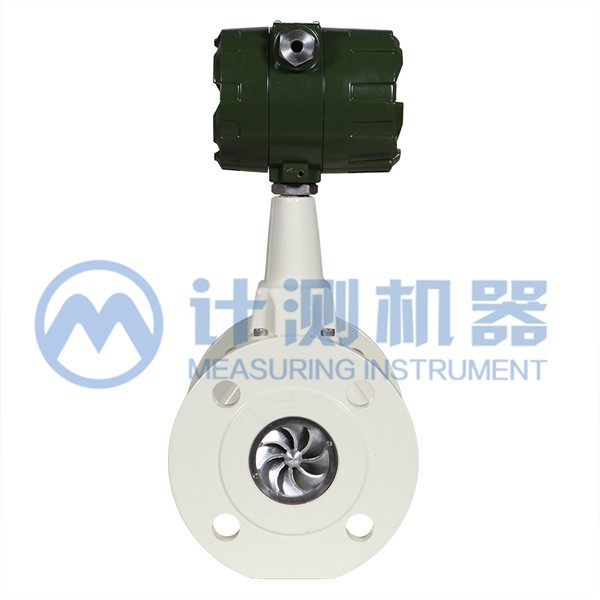

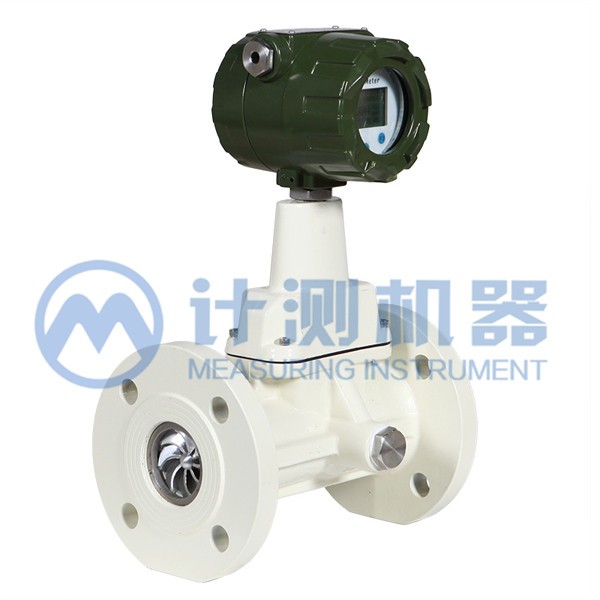

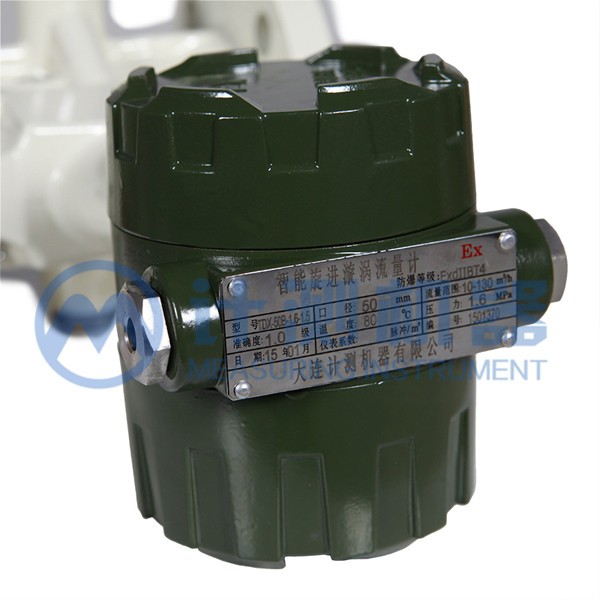

TBX旋进旋涡流量计
适用介质

●天然气
●城市煤气
●压缩空气
●烷类和工业惰性气体
●氮气
●氧气(须脱脂工艺处理)


不适用介质

油类、液体


TBX智能旋进旋涡流量计是我公司开发研制的具有国内领先水平的新型气体流量计,原理是当沿着轴向流动的流体进入流量传感器入口时,漩涡发生体强迫流体进行旋转运动。

联系我们

0411-39246555

产品详情


TBX智能旋进旋涡流量计是我公司开发研制的具有国内领先水平的新型气体流量计,原理是当沿着轴向流动的流体进入流量传感器入口时,漩涡发生体强迫流体进行旋转运动,于是在旋涡发生体中心产生旋涡流,旋涡流在文丘利管中旋进,到达收缩段突然节流使旋涡流加速,当旋涡流进入扩散段,因回流作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流速成正比,并为线性。信号经前置放大器放大、滤波、整形转换为流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,然后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据);是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

产品特点:

无机械可动部件,耐腐蚀,稳定可靠,长期运行无须特殊维护,对介质适应性好。
工艺安装条件不苛刻,仪表上、下游直管段可较孔板和涡街流量计大大缩短。
采用独特的传感器和电路处理技术,有效地解决了压力波动和机械振动对流量计的影响。
采用微功耗高新技术,凭内外电源均可工作,内电池可以使用5年以上。
测量范围较宽,可在孔板和涡街流量计无法涉足的小流量区域进行有效工作。
体积小、重量轻,离线维修和标定较为方便。
测量信号即可就地显示,也可按需远传,表头可以360°旋转。
大屏幕LCD显示标准体积流量、总量、温度、压力和电池容量,清晰直观,读数方便。


TBX智能旋进旋涡流量计是我公司开发研制的具有国内领先水平的新型气体流量计,原理是当沿着轴向流动的流体进入流量传感器入口时,漩涡发生体强迫流体进行旋转运动,于是在旋涡发生体中心产生旋涡流,旋涡流在文丘利管中旋进,到达收缩段突然节流使旋涡流加速,当旋涡流进入扩散段,因回流作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流速成正比,并为线性。信号经前置放大器放大、滤波、整形转换为流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,然后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据);是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

产品特点:

无机械可动部件,耐腐蚀,稳定可靠,长期运行无须特殊维护,对介质适应性好。
工艺安装条件不苛刻,仪表上、下游直管段可较孔板和涡街流量计大大缩短。
采用独特的传感器和电路处理技术,有效地解决了压力波动和机械振动对流量计的影响。
采用微功耗高新技术,凭内外电源均可工作,内电池可以使用5年以上。
测量范围较宽,可在孔板和涡街流量计无法涉足的小流量区域进行有效工作。
体积小、重量轻,离线维修和标定较为方便。
测量信号即可就地显示,也可按需远传,表头可以360°旋转。
大屏幕LCD显示标准体积流量、总量、温度、压力和电池容量,清晰直观,读数方便。

技术参数

管道口径(mm) 15、20、25、32、40、50、65、80、100、150、200
精准度 ±1.5%、±1%
执行标准 执行国家检定规程JJG198-94《速度式流量计》
安装要求 前直管段≥5DN,后直管段≥1DN
仪表材质 铝合金;不锈钢(可选)
介质温度 -20~+80C°
环境条件 环境温度:-30~+60C°
相对湿度: 5%~95%
大气压力:70kpa~106kpa
工作电源 1.外电源:+24VDC±15%,适用于4mA~20mA输出、脉冲输出、RS485
2.内电源:1组3.6V锂电池,可连续工作三年以上
输出功能 脉冲输出、电流4mA~20mA输出、控制信号和RS485
防爆等级 ExdIIBT4 ; ExiaIICT4
防护等级 Ip65

管道口径(mm) 15、20、25、32、40、50、65、80、100、150、200
精准度 ±1.5%、±1%
执行标准 执行国家检定规程JJG198-94《速度式流量计》
安装要求 前直管段≥5DN,后直管段≥1DN
仪表材质 铝合金;不锈钢(可选)
介质温度 -20~+80C°
环境条件 环境温度:-30~+60C°
相对湿度: 5%~95%
大气压力:70kpa~106kpa
工作电源 1.外电源:+24VDC±15%,适用于4mA~20mA输出、脉冲输出、RS485
2.内电源:1组3.6V锂电池,可连续工作三年以上
输出功能 脉冲输出、电流4mA~20mA输出、控制信号和RS485
防爆等级 ExdIIBT4 ; ExiaIICT4
防护等级 Ip65

传感器参数

技术参数:

公称通径
(mm)
流量 范围(m3/h) 工作压力 精度等级 重复性
(mpa)
DN15 A 1.0~10




1.6
2.5
4.0
6.3
1 0
1 6







1.0
1.5







小于基本误差限 性 值的1/3
DN20 A 1.5~15
DN25 A 3.0~30
DN32 A 6.0~60
DN40 A 7.0~70
DN50 A 15 ~150
B 10 ~150
DN65 A 16 ~160
B 20 ~190
DN80 A 40 ~400
B 10 ~200
DN 100 A 80 ~900
B 30 ~600
DN150 A 150~1800
B 40~900
DN200 A 240~3600


选型编码
选型编码:TBX - 口径 - 输出 - 温度 - 压力 - 精度等级

仪表口径 DN15~DN200
信号输出 I1 : 脉冲输出 I2 : 电流4mA~20mA输出 I3 : RS485
介质温度 -20~+80C°
压力等级 气体压力/公称压力
精度等级 1.0 、 1.5

编码举例:TBX - 50 - I2 - 30 - 0.5/1.6 - 1.5
解 释:智能旋进漩涡流量计,口径DN50,电流4mA~20mA输出,气体温度30C°,气体压力0.5mpa,公称压力1.6mpa,精度等级1.5级
