产品详情

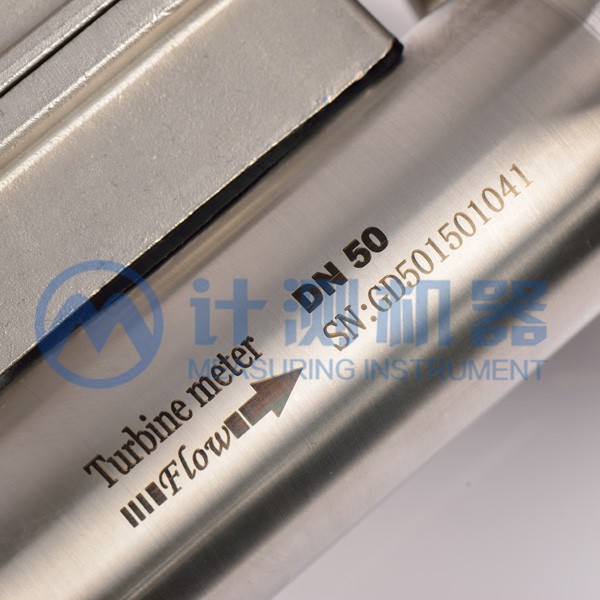

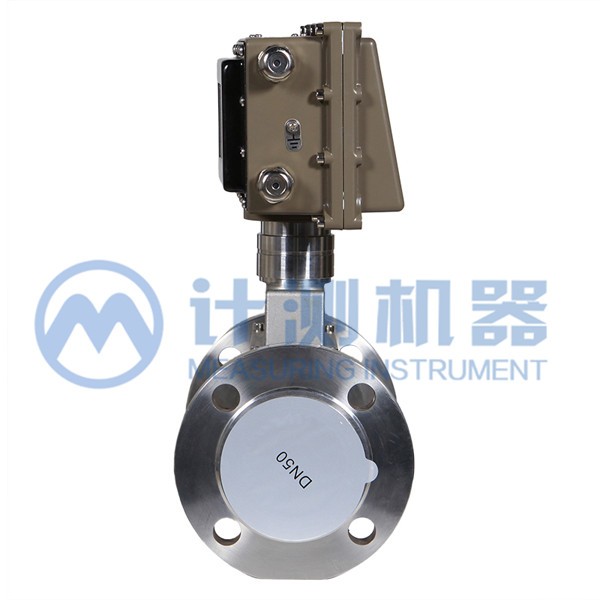

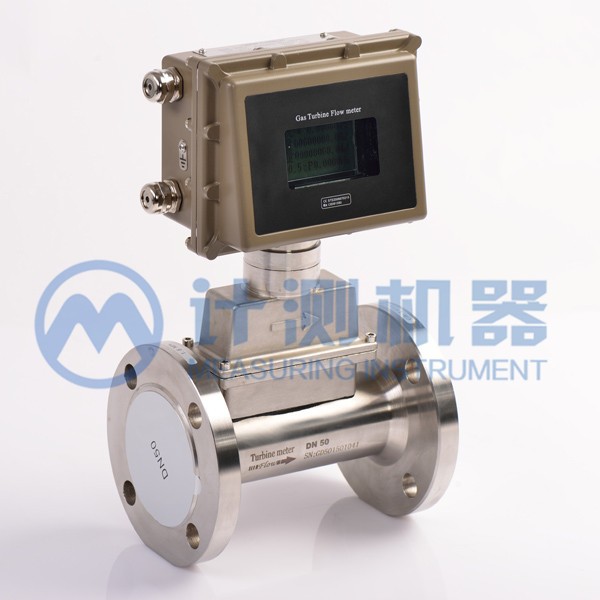

TBQ型为不带机械计数器的气体涡轮流量计，其工作原理是当气体进入流量计时，首先经过特殊结构的整流器并加速，在流体的作用下，涡轮克服阻力矩和摩擦力矩开始转动。当力矩达到平衡时，转速稳定，涡轮的转速与气体流量成正比，并通过旋转的发讯盘上的磁体周期性地改变传感器磁阻，从而传感器输出与流体成正比的脉冲信号；TBQ直接可以显示工况流量，如选用温度、压力补偿功能，可以将工况流量计换算成标准状态下的流量，流量计采用功能强大的新型微处理器，运算精度高，性能可靠，微功耗，产品主要性能指标达到国际先进水平，是化工、电力、冶金、工业与民用锅炉等燃气和城市天然气、燃气调压站计量及燃气贸易计量的理想仪表。
产品特点：
采用进口仪表专用精密轴承，准确度高，稳定性好，一般使用条件下五年内可免于加油。
精心设计的流道结构，避免了气流在轴承间的流动，提高了涡轮流量计的介质适应性。
独特的反推结构和密封结构设计，确保轴承长期可靠运行。
流量计表头可以旋转180°，安装使用简单方便。

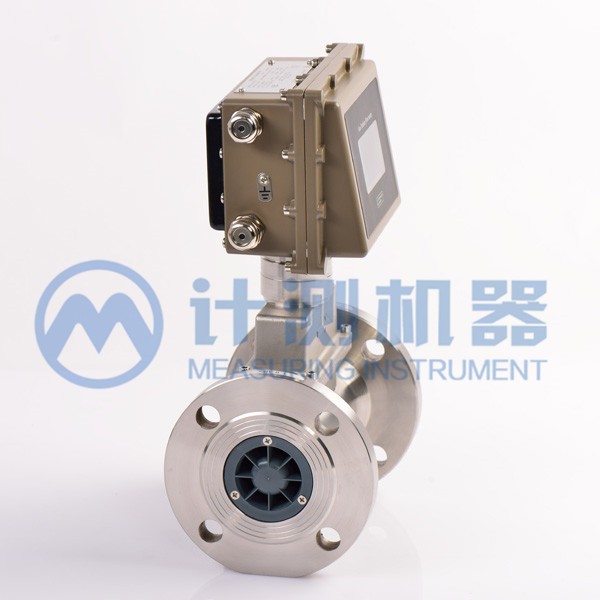

设计有整流性能优良的整流器，前后直管段要求很低（前≥2DN，后≥1DN）。
主要性能指标达到国际先进水平，符合ISO9951标准。
采用微功耗高新技术，凭内外电源均可工作，内电池可以连续工作五年以上。
通过RS485接口组成网络通信系统，可方便实现自动化管理。
技术参数
| 执行标准 | 封闭式管道中气体流量的测量-气体涡轮流量计（GB/T8940-2003） |
| 检测技术 | 采用新型旋转检测技术，直接从涡轮取出高频信号 |
| 仪表口径 | 20、25、40、50、65、80、100、125、150、200、250、300 |
| 精度等级 | ±1.5%、±1.0%、±0.75%（需特制） |
| 量程比 | 1:10； 1:20； 1:30 |
| 直管段要求 | 前≥2DN，后≥1DN |
仪表材质 |
表体：304不锈钢 叶轮：优质铝合金 转换器：铸铝 |
使用条件 |
介质温度：-20C°~+80°C 环境温度：-30C°~+65°C 相对湿度： 5% ~ 90% 大气压力： 86kpa ~ 106kpa |
| 工作电源 | A.外电源：+24VDC±15%，适用于4~20mA输出、脉冲输出、RS485 B.内电源：1组3.6V10AH锂电池，当电压低于2.0时出现欠压指示 |
| 整机功耗 | A.外电源：≤1W B.内电源：平均功耗≤1W，可以连续工作三年以上 |
| 仪表显示 | 液晶显示，瞬时流量，累计流量，带温压补偿的可显示温度和压力 |
| 信号输出功能 | 脉冲信号、4~20mA、控制信号 |
| 通讯输出功能 | RS485通讯 |
| 信号线接口 | 内螺纹M20×1.5 |
| 防爆等级 | Exd = 2 \* ROMAN \* MERGEFORMAT IIBT6 或 Exia = 2 \* ROMAN \* MERGEFORMAT IICT6 |
| 防护等级 | IP65 |
传感器参数
| 公称通径 （mm） |
标准量程 (m3/h) |
扩展量程 (m3/h) |
常规耐压等级(Mpa) | 特制高压等级(Mpa) | 安装方式 | ||
| DN20 | A | 2.5-25 | B | 4-40 | 1.6 | 2.5/4.0 | 法兰 |
| DN25 | A | 2.5-25 | B | 4-40 | 1.6 | 2.5/4.0 | 法兰（螺纹） |
| DN32 | A | 5-50 | B | 6-60 | 1.6 | 2.5/4.0 | 法兰 |
| DN40 | A | 5-50 | B | 6-60 | 1.6 | 2.5/4.0 | 法兰（螺纹） |
| DN50 | A | 6-65 | C | 5-70 | 1.6 | 2.5/4.0 | 法兰 |
| B | 10-100 | D | 8-100 | 法兰 | |||
| DN65 | A | 15-200 | B | 10-200 | 1.6 | 2.5/4.0 | 法兰 |
| DN80 | A | 13-250 | C | 10-160 | 1.6 | 2.5/4.0 | 法兰 |
| B | 20-400 | 法兰 | |||||
| DN100 | A | 20-400 | C | 13-250 | 1.6 | 2.5 | 法兰 |
| B | 32-650 | 法兰 | |||||
| DN125 | A | 25-700 | B | 20-800 | 1.6 | 2.5 | 法兰 |
| DN150 | A | 32-650 | C | 80-1600 | 1.6 | 2.5 | 法兰 |
| B | 50-1000 | 法兰 | |||||
| DN200 | A | 80-1600 | C | 50-1000 | 1.6 | 法兰 | |
| B | 130-2500 | 法兰 | |||||
| DN250 | A | 130-2500 | C | 80-1600 | 1.6 | 法兰 | |
| B | 200-4000 | 法兰 | |||||
| DN300 | A | 250-4000 | B | 130-2500 | 1.6 | 法兰 | |
| C | 320-6500 | 法兰 |
|||||
选型编码
TBQ - 口径 - 流量 - 类型 - 压力 - 精度
选型举例：TBQ - 100 - B -3- 0.8/1.6 - 1.5
解 释：气体涡轮流量计，口径DN100, 流量32-650m3/h，电池供电，无输出，现场显示，气体压力0.8mpa,公称压力1.6mpa, 精度1.5级
| 口径 | DN20 ~ DN300 | |||
| 流量 | A （见上表） | B （见上表） | C（见上表） | D（见上表） |
| 仪表类型 | 1、+24V供电，脉冲输出，无显示 | 2、+24V供电， 4~20mA输出，无显示 |
3、电池供电，无输出，有显示 | |
| 4、+24V供电，4~20mA输出，有显示 | 5、+24V供电，4~20mA/RS485输出，有显示，带补偿 | 6、+24V供电，4~20mA/RS48输出，有显示，无补偿 | 7、+24V供电，4~20mA输出，有显示，无补偿 | |
| 压力 | 1.6 | 2.5 | 4.0 | |
| 精度 | 1.0 | 1.5 | ||
选型举例：TBQ - 100 - B -3- 0.8/1.6 - 1.5
解 释：气体涡轮流量计，口径DN100, 流量32-650m3/h，电池供电，无输出，现场显示，气体压力0.8mpa,公称压力1.6mpa, 精度1.5级
